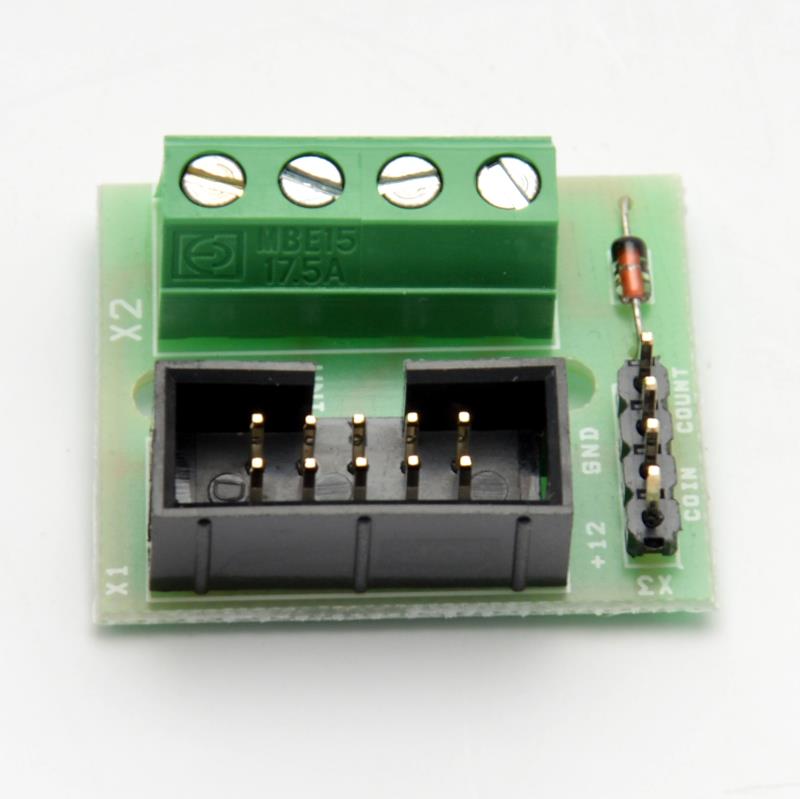

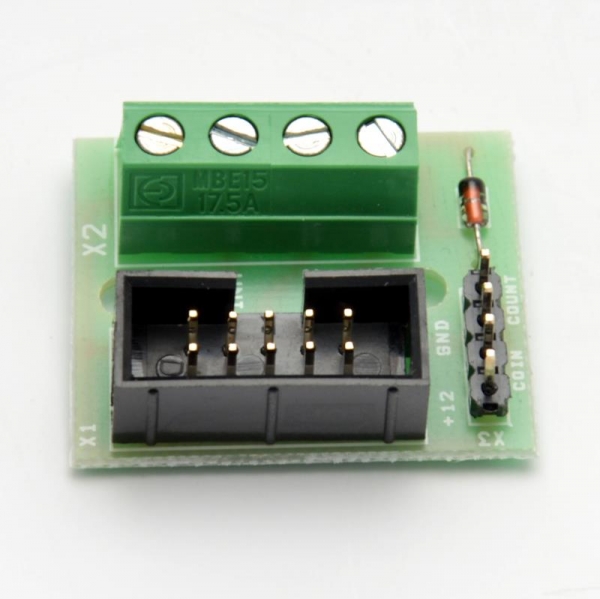

Interface für elektronische Münzprüfer 1 Ausgang Pin 5 Out 7 Totalizer

Mit dieser Interface Platine können sie Münzprüfer in der Varianten Totalizer anschließen die den Ausgang 7 nutzen. Einfach die 4 polige Schraubklemmleiste zum Anschließen benutzen und das 10 polige Flachbandkabel zum Münzprüfer anstecken.
Anschluß für elektromechanisches Zählwerk
Kompatibel mit folgenden Versionen: 5397000049, 5397000050

Technische Daten:
Abmessungen: 25,2 x 30,3 x 14,8 mm
Gewicht: 0,011 kg

Anschlüsse:
X1 10 poliger Stecker für Münzprüferanschluss
X2 4 polige Schraubklemme:
+ 12 Volt
Inhibit (Freigabe Münzprüfer) wird auf GND geschaltet
ACC Ausgang Münzprüfer Pin5 (Out 7 Totalizer)
GND Ground
X3 4 Pin Stiftleiste
+12 Volt Zählwerk
Ausgang Zählwerk
GND
Ausgang Zählwerk
