Interface für elektronische Münzprüfer 1 Ausgang + 6 Ausgänge parallel

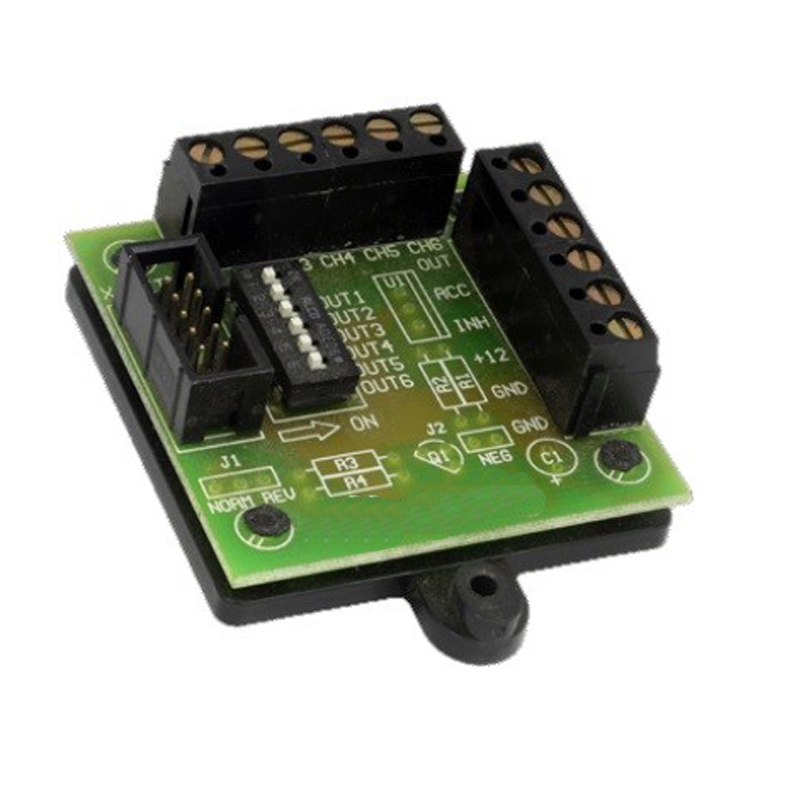

Adapterplatine für elektronischen Münzprüfer mit 1 Ausgang Kanal per DIP-Schalter wählbar.

Mit dieser Interface Platine können sie alle Münzprüfer Varianten anschließen und den Ausgangskanal des Münzprüfers mit dem 6 fach DIP Schalter auswählen.
Zusatzlich können Sie über die zweite 6 polige Schraubklemme die Münzkanäle 1 bis 6 benutzen.
Einfach die 6 polige Schraubklemmleiste zum Anschließen benutzen und das 10 polige Flachbandkabel zum Münzprüfer anstecken.
Kompatibel mit folgenden Versionen: 5397000049, 5397000050

Technische Daten:
Abmessungen: 50 x 70 x 22 mm
Gewicht: 0,028 kg

Anschlüsse:
X1 10 poliger Stecker für Münzprüferanschluss
X2 6 polige Schraubklemme:
Out Ausgang Münzprüfer Dip-Schalter 1-6
ACC Ausgang Münzprüfer Kanal
Inhibit (Freigabe Münzprüfer) wird auf GND geschaltet
+ 12 Volt
ACC Ausgang Münzprüfer Pin5 (Out 7 Totalizer)
GND Ground
GND Ground
DIP Schalter 6 Pin
Out Kanal 1 bis Kanal 6
X3 6 polige Schraubklemme:
Ausgang Kanal 1 -6
