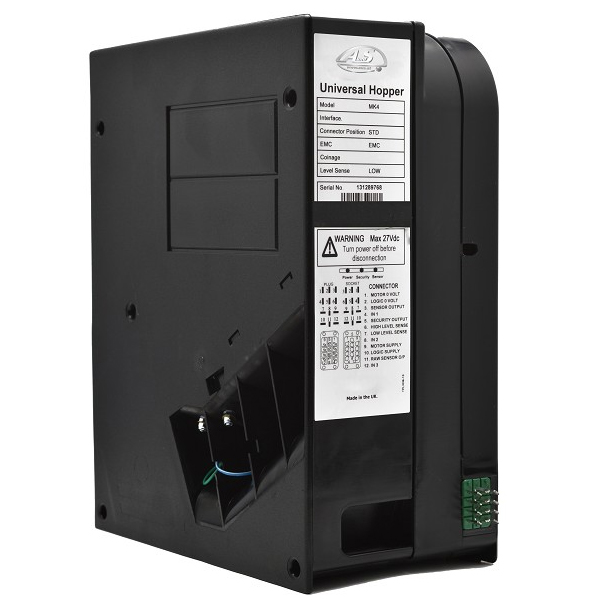

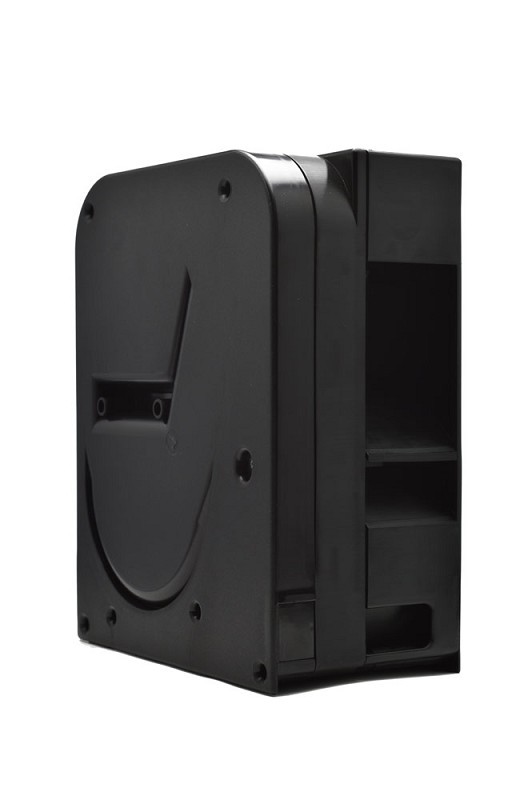

Münzauszahleinheit Universal Hopper MKII & MKIV
Dieser Hopper (Münzauszahleinheit) kombiniert in idealer Weise neue, modernste Produkteigenschaften mit der bewährten, vielfach erprobten Technik. Höchste Zählgenauigkeit und eine außergewöhnliche Zuverlässigkeit sorgen so dafür, dass diese Hopper auch in Zukunft ihre führende Position, im Bereich der Freizeit-, Verkaufs und Geldwechselautomaten behaupten werden. Darüber hinaus verfügt dieser Universal Hopper standardmäßig über verschiedene Betreiber-Modi, um eine direkte Auszahlung durch Schalten der Strom- versorgung oder eine Auszahlung über Logik- oder Impuls-Steuerung zu ermöglichen. Der MKIV zahlt auch Münzen mit Mittelloch aus. Aufgrund der Modulbauweise können mehrere Hopper nebeneinander auf engstem Raum platziert werden - das erlaubt den simultanen oder aufeinander folgenden Auswurf von Münzen verschiedener Nennbeträge.
Euro Info
Small Coin 16.25-20.90mm x 1.00-3.1mm grüne Kette 0,01-0,02-0,05-0,10 Euro
Standard Coin 21.01-30.00mm x 1.25-3.30mm rote Kette 0,20-0,50-1,0-2,0 Euro
Large Coin 30.01-31.50mm x 1.25-3.30mm rote Kette 5,00 CHF
Euro Spezifisch 19.00-26.40mm x 1.50-2.50mm gelbe Kette 0,05-0,10-0,20-0,50-1,0-2,0 Euro
Betriebsarten:
Mode 0: In1 = 1 , IN2 = 1 Hopper läuft, solange IN 3 = 1 ( aktiv )
Mode 1: In1 = 0 , IN2 = 0 Hopper läuft, solange Versorgung anliegt !
Mode 2: In1 = 1 , IN2 = 0 Hopper gibt 1 Münze für 1 Impuls auf IN3 Reset : In1 = 0 , IN2 = 1
Wichtig: Um die Betriebsart zu wählen , müssen die Eingänge beschalten sein, bevor der Hopper mit Spannung versorgt wird !
Optionen
Steckerposition Grundplatten Optionen MKII oder MKIV
Anschlußstecker (grün) gegenüberliegend MKII = Rear (Opp)
Anschlußstecker (grün) auf gleicher Seite = Front (Adj)
Steckerposition Grundplatten Optionen MKIII
Anschlußstecker (schwarz) gegenüberliegend MKIII MKII = Rear (Opp)
Anschlußstecker (schwarz) auf gleicher Seite = Front (Adj)
Hinweis
Wird ein MKII Hopper durch das Nachfolgemodell MK4 ersetzt, achten Sie auf die Höhe des Hoppers.
Der MKIV Hopper ist um ca. 5 mm höher als der MKII
Protokolle:
Parallel (Standard)
Stepper (Standard)
CC Talk (CC Talk)
Serial (Serial)
Anschlußstecker:
Adjacent (Adj) = Front (Stecker und Münzausgang auf der gleichen Seite)
Opposite (Opp) = Rear (Stecker und Münzausgang auf der gegenüberliegenden Seite)
Fassungsvermögen:
Kapazität:
2,- Euro 25.75/2,20 ca. 1000 Münzen
1,- Euro 23.25/2,35 ca. 1200 Münzen
0,5 Euro 24.25/2,40 ca. 1100 Münzen
Berechnung Hopperkapazität:
1,200.000
Kapazität = Hopper Volumen/Münzvolumen = TT x D² D = Münzdurchmesser (mm)
-------- x T T = Münzstärke (mm)
4 TT = Zahl Pi
Sicherheit:
Sicherer 24V-DC Betrieb. "Autoreverse" Funktion zur Verhinderung von Münzblockierungen, eingebauter Rüttler, Doppelte optische Auslesungen.
Technische Daten:
Versorgung: Motor 24VDC Welligkeit +3V/-10V Max. 27VDC Min: 18 VDC
Stromaufnahme: Betrieb: 0,5 Amp. Autoreverse: 1,0 Amp. Abschaltstrom bei Autoreverse: 1,5 Amp. Anlaufstrom: 2,0 Amp. Stand-by: 0,02 Amp. Temperaturbereich: 0-50°C Ausgänge: Open Collektor NPN "Reset" Eingang.
Abmessungen:
Höhe: 284,5 mm Breite: 126,0 mm Tiefe: 244,5 mm
Gewicht: 2,3 kg
weitere technische Informationen und Daten finden Sie im Handbuch
