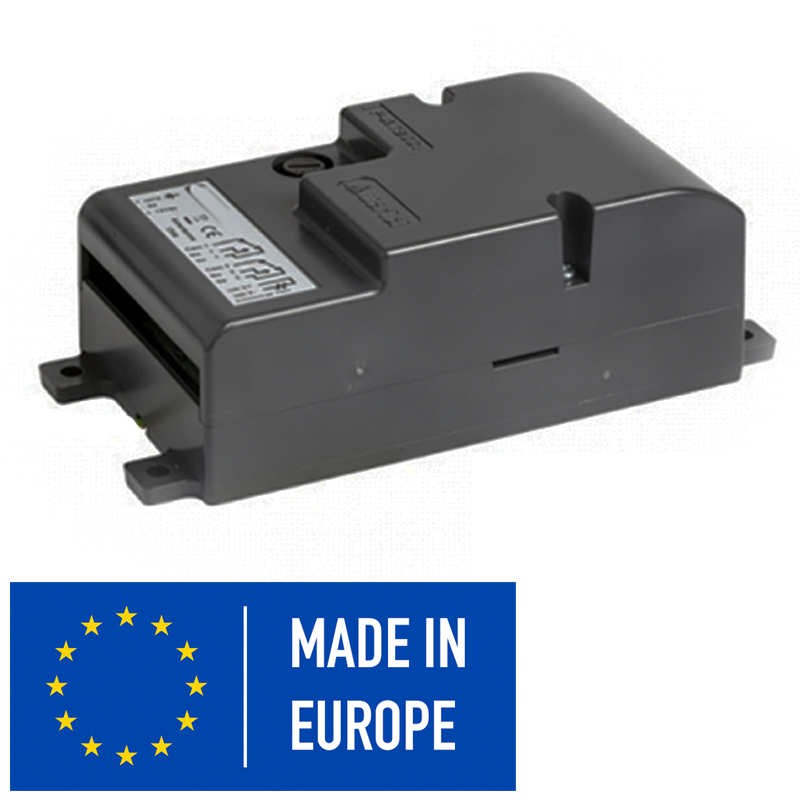

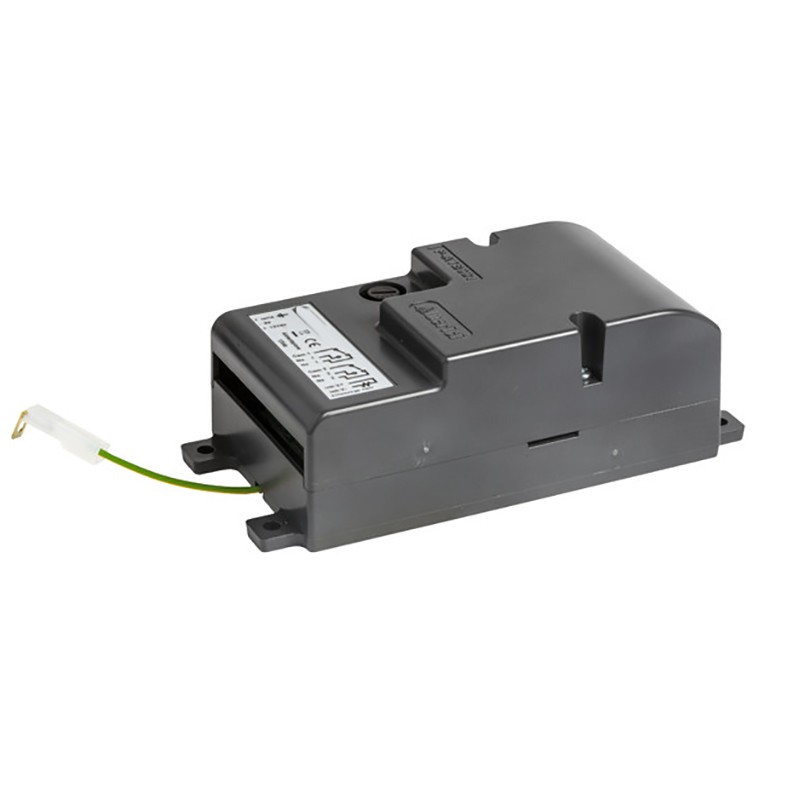

Interface und Netzteil für elektronischen Münzprüfer

Das Board ermöglicht es, den elektronischen Münzprüfer an verschiedene Geräte anzuschließen.
Es können damit je nach Preiseinstellung des Münzprüfers Impulse ausgegeben werden.
In der Variante Timer schließt der Kontakt für die im Münzprüfer eingestellte Zeit.
Das Board hat einen Anschluß für den elektronischen Münzprüfer und ein abgesichertes Netzteil bzw. Versorgungsteil.
Weiters stehen eine opto-isolierte Leitung (Pin 1 und 2) für die Freigabe oder Reset des Münzprüfers zur Verfügung.
Das Ausgangssignal erfolgt über 2 Relais und ist damit galvanisch getrennt.
Die Interface in folgenden Varianten erhältlich:
- 230 Vac
- 230 Vac Tropenfest
- 24 Vac/Vdc
- 24 Vac / Vdc Tropenfest
- 12 Vdc
- 12 Vdc Tropenfestd

Kompatibel mit folgenden Versionen:

5397000049-00 Elektronischer Münzprüfer AL66FG Version V Pulse
5397000050-00 Elektronischer Münzprüfer AL66FG Version S Pulse / ccTalk
5397000050-20 Elektronischer Münzprüfer AL66FG Version S Pulse / Display
5397000050-23 Elektronischer Münzprüfer AL66FG Version S Tropical Pulse / Display

9930500779      RM5G00 elektronischer Münzprüfer Puls/Timer
9930500442      RM5V00 elektronischer Münzprüfer Puls/Timer
9930500778      RM5F00 elektronischer Münzprüfer Puls/Timer

im Lieferumfang enthalten:
Anschlußstecker Anschlußplan

TECHNISCHE SPEZIFIKATIONEN

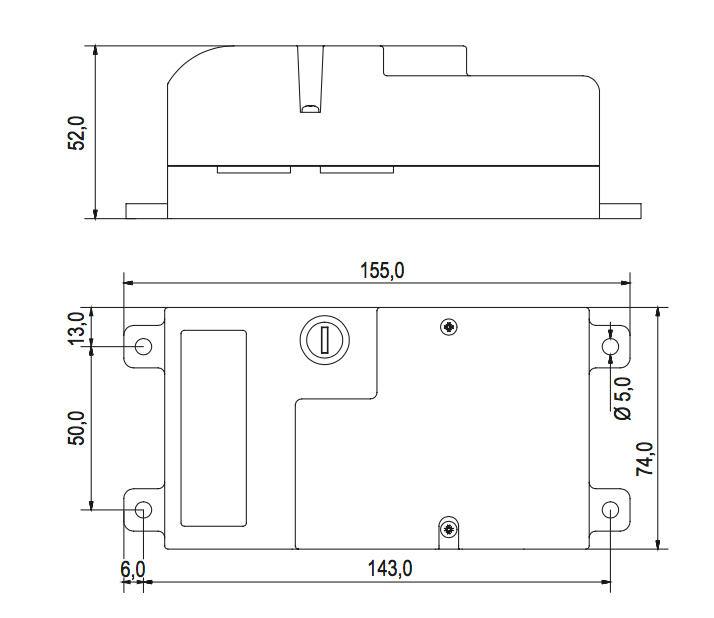

Abmessungen (B x L x H) 74 x 155 x 52 mm
12 Vdc / 24 Vdc and 24 Vac / 230 Vac
Gewicht 0,590 Kg
