Testbox Kit für Münzprüfer und Banknotenleser
Die Testbox wurde entworfen um rasch und zuverlässig alle elektronischen Münzprüfer wie z.B.: SECI RM3/RM4/RM5, NRI G-13, Coin Controlls C120/ SR3 und viele mehr sowie Banknotenleser " Smiley" ( ITL: NV1, NV2, NV3, NV4 und NV7/8/9/10 mit Adapter Art. Nr. ) zu testen. Es werden dabei die Ausgänge von oben genannten Geräten geprüft, nach den Münzen oder Banknoten angenommen wurden.
Allgemeine Merkmale

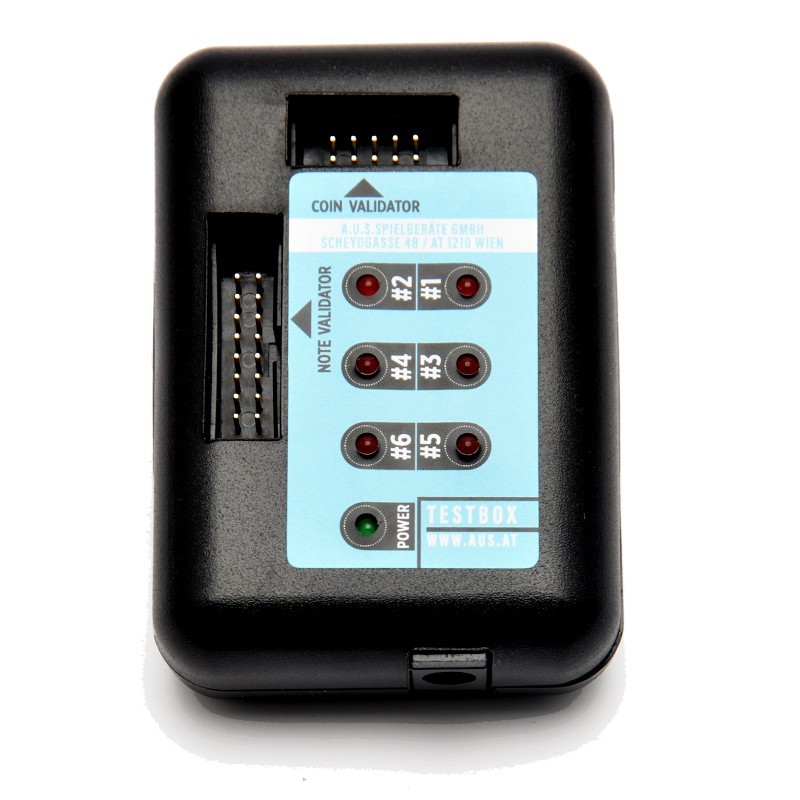

Versorgung der Testbox über den Klinkenstecker ( GND aussen/ +12V innen ) mit dem optionell erhältlichen Steckernetzteil ( Art.Nr.: 9930400049) oder einem gleichwertigem Netzteil. Bei richtiger Versorgung leuchtet die grüne LED " POWER". Das Netzteil sollte mindestens 1500 mA liefern, um auch Notenleser mit Stapelbox ausreichend zu versorgen.
Verwendungshinweise:
Münzprüfer:

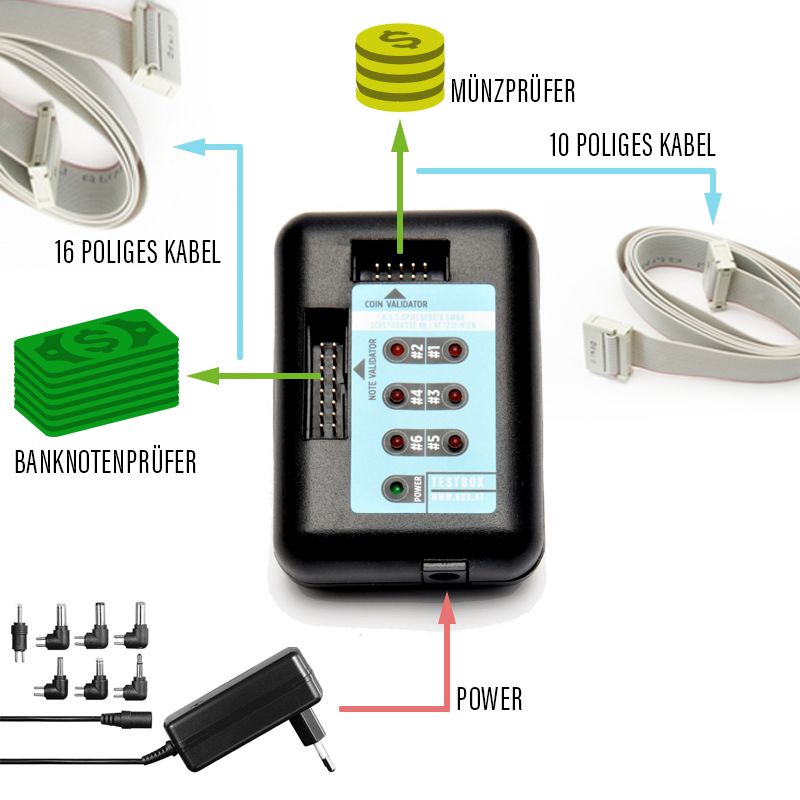

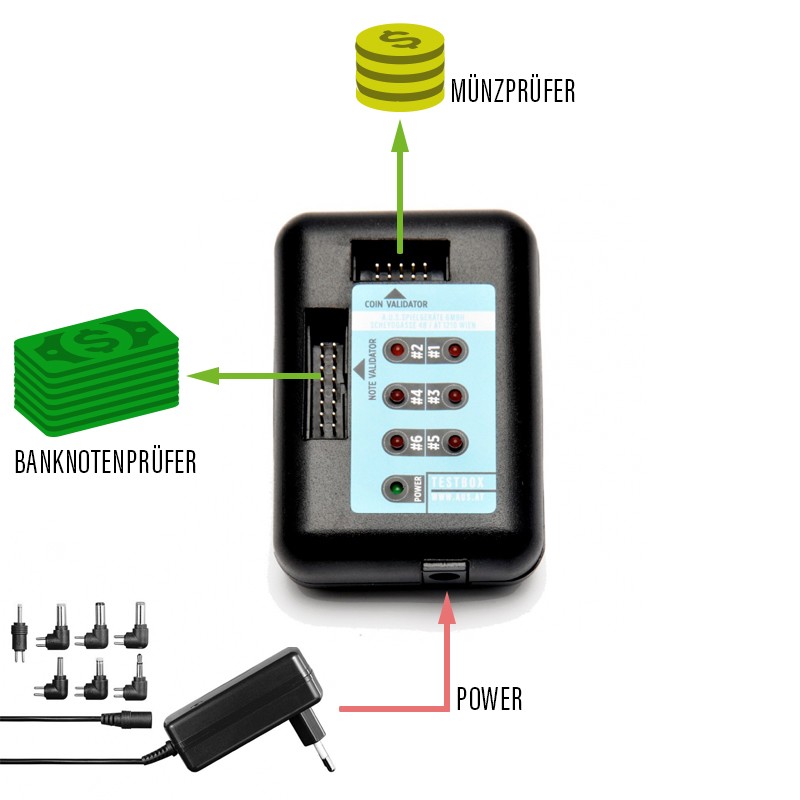

SECI RM3/RM4/RM5, NRI G13, Coin Controlls C120, CashFlow 330 und andere pin kompatible Typen werden am 10 poligen Steckergehäuse mit einem 10-poligen Flachbandkabel ( Art.Nr.: 9930500273) an die Testbox angeschlossen. Das Aufblinken der jeweiligen LED 1 - 6 ist die Kontrolle dafür, dass der jeweilige Ausgang des EMP richtig arbeitet. Leuchten ein oder mehrere rote LED`s dauernd auf, so sind die betroffenen Ausgänge defekt ( Kurzschluss ! ). Blinkt nach einer Münzannahme keine LED, so ist der Münzausgang ebenfalls defekt.
Banknotenprüfer
" NV2-NV5" werden mit einem 15 - Poligen Kabel ( Art. Nr. 9930500168) An den 15 - poligen Stecker der Testbox angeschlossen. Die Notenleser der Serie NV7-NV10 werden mit dem Kabel Art.Nr.99350500397 und 9930550014 angeschloßen. Getestet werden bei Annahme eines Geldscheines der jeweilige Ausgang 1 – 4, erkennbar durch das Aufblinken der jeweiligen LED. 1 – 4 Leuchten ein oder mehrere rote LED`s dauernd auf, so sind die betroffenen Ausgänge defekt ( Kurzschluss ! ).
Optionen
Mit optionell erhältlichem Programmierständer ( Art. Nr.:9930500417) kann der Münzprüfer bequem und automatisch in der richtigen Lage ausserhalb des Gerätes getestet werden, in welchem dieser normalerweise eingebaut ist. Zum Testen des Münzprüfers im eingebauten Zustand eignet sich das Flachbandkabel mit 2 zusätzlichen Kupplungen optimal ( Art.Nr.:9930500423). In diesem Fall wird der Münzprüfer und die Testbox direkt vom Gerät versorgt. Die Testbox ist mit einem 10-poligen Flachbandkabel über eine der zusätzlichen Kupplungen parallel zum Münzprüfer geschaltet. Wird z.B. kein oder falsch Credit gegeben, so lässt sich einfach erkennen, ob der Fehler am Münzprüfer oder am beherbergenden Gerät zu suchen ist.
Hinweis:
Die Testbox ist verpolungssicher, d.h. : Bei irrtümlich falsch angelegter Versorgungsspannung werden weder die Testbox noch der Prüfling el. beschädigt oder zerstört !

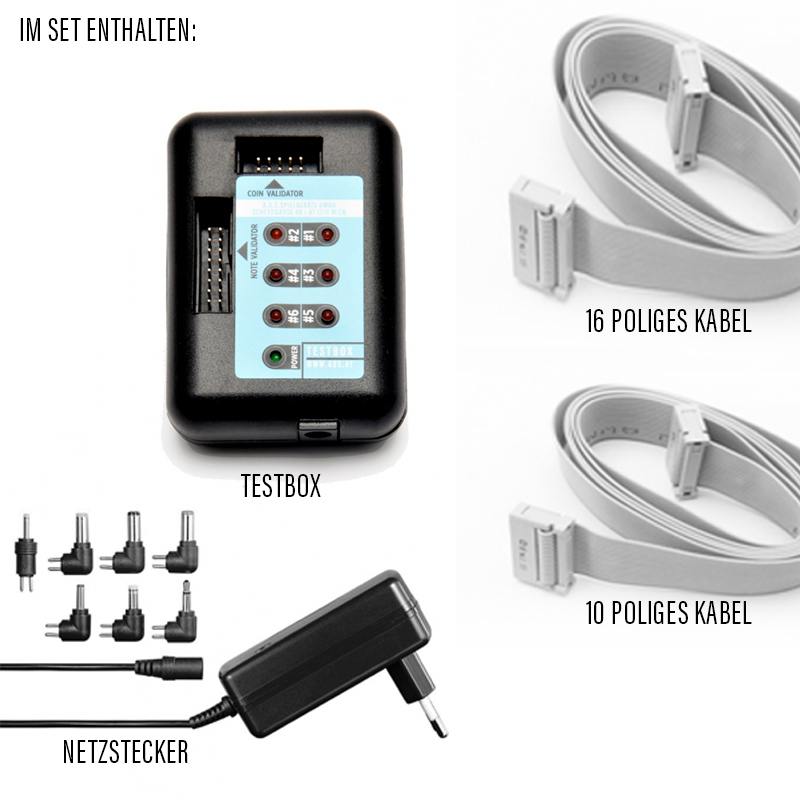

Lieferumfang:
Netzteil 230 Volt Output 9-24 Volt 1500 mA
Testbox
T-Flachbandkabel 10 polig
Flachbandkabel 10 polig 100cm
Flachbandkabel 16 polig 100cm
Technische Daten:
Stromversorgung12 Vdc ±10% Leistungsaufnahme: Ruhebetrieb 3 mA Max. 1,5 A Betriebstemperatur 0 - 55°C
Abmessungen:
Breite 56 mm Höhe 25 mm Länge 80 mm
Gewicht 42 g
Benötigen Sie weitere technische Informationen?
Hier finden sie das ------> Anleitung
