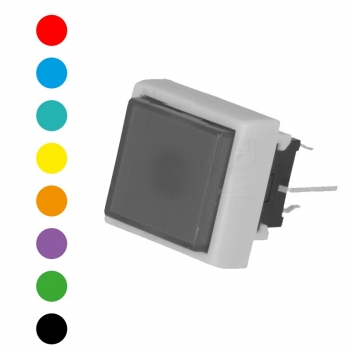

12.5x12.5mm Höhe 10mm

Taster vandalensicher IP40 2A 250 VAC

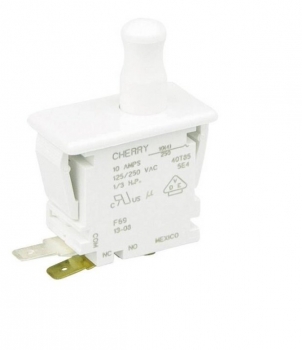

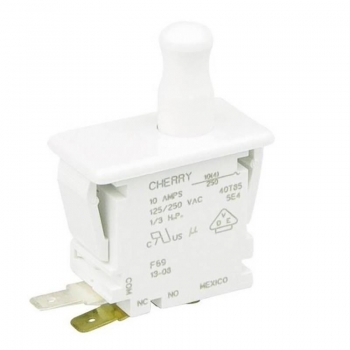

Serviceschalter (Türschalter) doppelpolig Kontaktanschlüsse 4.8 oder 6.3 mm

Schalttafeleinbau-Schalter
Zweipolige Version mit Druckknöpfe
Snap-in-Panel-Montage
Langlebige Schraubenfeder, Schnappmechanismus
VDE & UL
Kontaktanschluss 6.3 x 0.5 oder 4.8 x 0.5 mm
Druck-Zugknopf
VDE Zulassung für F Series

Technical Spezifikationen:
Schalterfür Schalttafeleinbau.
Elektrische Umgebung:
Temperatur – 40° to + 85°C
Brennbarkeitsklasse UL94V-O
Gehäuse Material:
Thermoplastisches Polyester, Valox (einpolige Version), Vandar (zweipolige Version)
Betätigungsschaft Thermoplastic Acetal (E Series), Valo
Anschlusskontakte:
Messing Kontaktblatt Beryllium Copper
Feder Edelstahl
Kontakte E65, E/F69, E/F77, E/F79 E/F68, E/F78 AgCdO Au (Kontakniete)
* Gemeinsame Anschlüsse sind beschichtet– die restlichen Kontakte sind ohne Beschichtung.

Elektrische Wertung und Lebensdauer

Electrical rating
nach                                              elektrische Lebensdauer für 40T85
EN 61058-1                                                            (Betrieb)
                                                                      UL 1054                                                         gem. nach  EN     gem. nach UL  Code
                                                                     16 A, 125/250 V AC; 1/3HP, 125/250 V AC     –               6,000          5
                                                                     16 A, 125/250 V AC; 1/3HP, 125/250 V AC     –               6,000          5
0.1(0.05) A, 125 V AC; 10(4) A, 250 V AC      0.1 A, 125 V AC; 10 A,1/3HP,125/250 V AC   50,000       6,000*         7
0.1(0.05) A, 125 V AC                                    0.1 A, 125 V AC                                              50,000       6,000*         8
10(4) A, 250 V AC                                          10 A, 125/250 V AC; 1/3HP, 125/250 V AC   50,000       6,000*         9
* Andere Bewertungen auf Anfrage

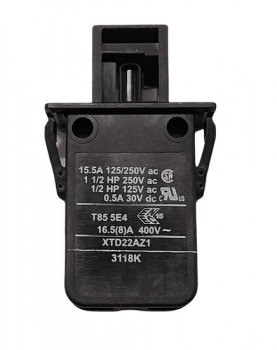

Serviceschalter (Türschalter) doppelpolig Kontaktanschlüsse 6.3 mm x 0.8 mm

Wird in vielen Verkaufs- Getränke und Kaffeeautomaten verwendet.

Hersteller SAIA-BURGESS  XTD22AZ1
Schalter-Typ für Türen
Anzahl Positionen 2
Kontaktkonfiguration DPST-NO
Kontaktbelastbarkeit AC @R (bei ohmscher Last) 16A / 400V AC
Ausgänge Verbinder 6,3x0,8mm Schaltweise (die position in klammern zeigt die momentane position an.) OFF-(ON) Betriebstemperatur -20...85°C
Montageabmessungen 37x13.5mm
Gehäuseabmessungen 40x17x66mm
Schaltkraft 3.8N
Schaltereigenschaften mit Stiften
Dichtheitsklasse IP40
Mechanische Haltbarkeit 1000000 Zyklen
Anzahl stabiler Positionen 1
Abmessungen siehe Ausgangssystem siehe Zusatzinformationen

Serviceschalter (Türschalter) doppelpolig Kontaktanschlüsse 6.3 mm x 0.8 mm

Wird in vielen Verkaufs- Getränke und Kaffeeautomaten verwendet.

Hersteller SAIA-BURGESS  XTD22AZ1
Schalter-Typ für Türen
Anzahl Positionen 2
Kontaktkonfiguration DPST-NO
Kontaktbelastbarkeit AC @R (bei ohmscher Last) 16A / 400V AC
Ausgänge Verbinder 6,3x0,8mm Schaltweise (die position in klammern zeigt die momentane position an.) OFF-(ON) Betriebstemperatur -20...85°C
Montageabmessungen 37x13.5mm
Gehäuseabmessungen 40x17x66mm
Schaltkraft 3.8N
Schaltereigenschaften mit Stiften
Dichtheitsklasse IP40
Mechanische Haltbarkeit 1000000 Zyklen
Anzahl stabiler Positionen 1
Abmessungen siehe Ausgangssystem siehe Zusatzinformationen

Serviceschalter (Türschalter) doppelpolig Kontaktanschlüsse 6.3 mm x 0.8 mm

Wird in vielen Verkaufs- Getränke und Kaffeeautomaten verwendet.

Hersteller SAIA-BURGESS  XTD22AZ1
Schalter-Typ für Türen
Anzahl Positionen 2
Kontaktkonfiguration DPST-NO
Kontaktbelastbarkeit AC @R (bei ohmscher Last) 16A / 400V AC
Ausgänge Verbinder 6,3x0,8mm Schaltweise (die position in klammern zeigt die momentane position an.) OFF-(ON) Betriebstemperatur -20...85°C
Montageabmessungen 37x13.5mm
Gehäuseabmessungen 40x17x66mm
Schaltkraft 3.8N
Schaltereigenschaften mit Stiften
Dichtheitsklasse IP40
Mechanische Haltbarkeit 1000000 Zyklen
Anzahl stabiler Positionen 1
Abmessungen siehe Ausgangssystem siehe Zusatzinformationen

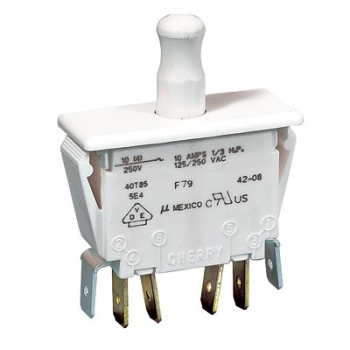

Serviceschalter (Türschalter) 2 polig Kontaktanschlüsse 6.3 x 0.8 mm F79-00AB AgCDO

Wird in vielen Verkaufs- Getränke und Kaffeeautomaten verwendet.

Hersteller
Schalter-Typ für Türen
Anzahl Positionen 1
Kontakt bei Druck
Kontaktanschluss 6.3 x 0.8 mm AgCDO
Betriebstemperatur -40...85°C

Technische Daten finden Sie im Datenblatt

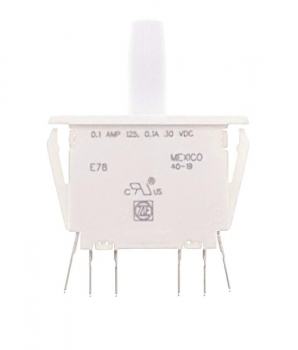

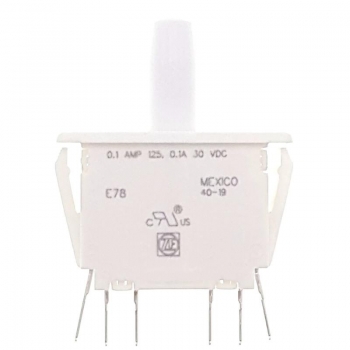

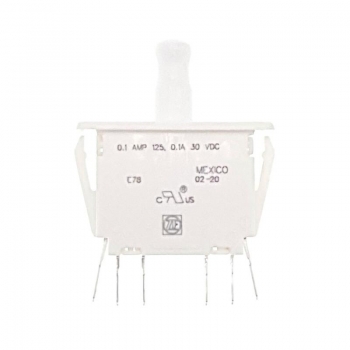

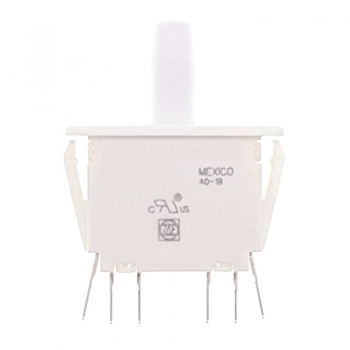

Serviceschalter (Türschalter) doppelpolig  Kontaktanschlüsse 4.8 mm x 0.5 mm E78-30A Au

Wird in vielen Verkaufs- Getränke und Kaffeeautomaten verwendet.

Zweipolige Version mit Druckknöpfe
Snap-in-Panel-Montage
Langlebige Schraubenfeder, Schnappmechanismus


Technical Spezifikationen:
Schalter für Schalttafeleinbau.
Elektrische Umgebung:
Temperatur – 40° to + 85°C
Brennbarkeitsklasse UL94V-O
UL Zulassung für E78
Gehäuse Material:
Thermoplastisches Polyester, Vandar (zweipolige Version)
Betätiger:
Betätigungsschaft Thermoplastic Acetal (E Series), Valo
Anschlusskontakte:
Kontaktanschluss 4.8 x 0.5 mm
Messing Kontaktblatt Beryllium Copper
Feder Rostfreier Stahl
Kontakte E65, EF78 Au (Kontaktniete)
* Gemeinsame Anschlüsse sind beschichtet– die restlichen Kontakte sind ohne Beschichtung.

Elektrische Wertung und Lebensdauer

Electrical rating
nach                                              elektrische Lebensdauer für 40T85
EN 61058-1                                                            (Betrieb)
                                                                      UL 1054                                                         gem. nach  EN     gem. nach UL  Code
                                                                     16 A, 125/250 V AC; 1/3HP, 125/250 V AC     –               6,000          5
                                                                     16 A, 125/250 V AC; 1/3HP, 125/250 V AC     –               6,000          5
0.1(0.05) A, 125 V AC; 10(4) A, 250 V AC      0.1 A, 125 V AC; 10 A,1/3HP,125/250 V AC   50,000       6,000*         7
0.1(0.05) A, 125 V AC                                    0.1 A, 125 V AC                                              50,000       6,000*         8
10(4) A, 250 V AC                                          10 A, 125/250 V AC; 1/3HP, 125/250 V AC   50,000       6,000*         9
* Andere Bewertungen auf Anfrage
